ESP8266-Programmer

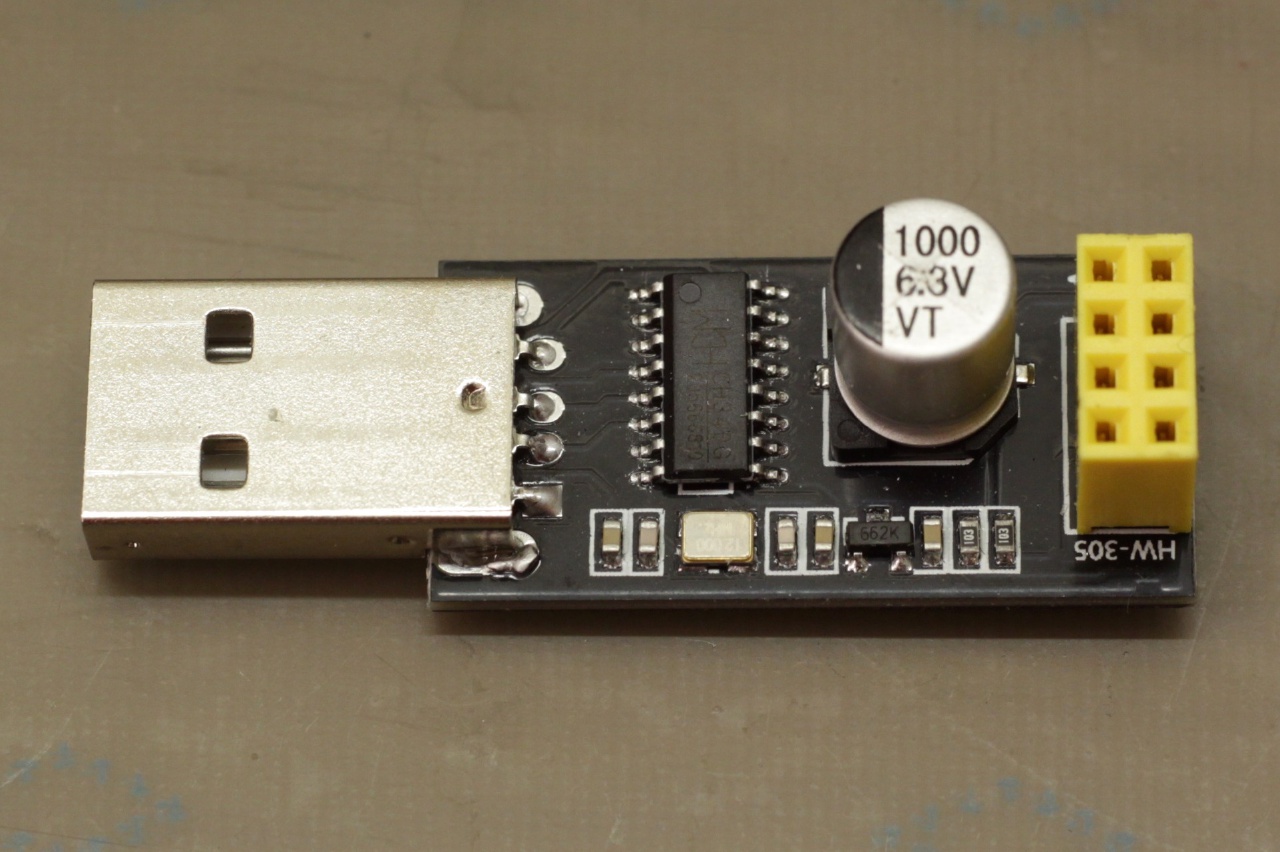

Um an etwas ESP8266-Software arbeiten zu können, bestellte ich einen billigen ESP01-USB-Adapter auf AliExpress, in der Erwartung, einen Programmieradapter zu bekommen. Was bei mir ankam war allerdings nur ein USB-UART-Adapter ohne die Möglichkeit, Resetpin und GPIO0 zu treiben. Glücklicherweise konnte die fehlende Funktionalität einfach nachgerüstet werden.

Der Schaltplan orientiert sich am NodeMCU DEVKIT. Der Adapter benutzt zwar ein anderes USB-UART-IC, DTR und RTS sind aber genauso verfügbar.

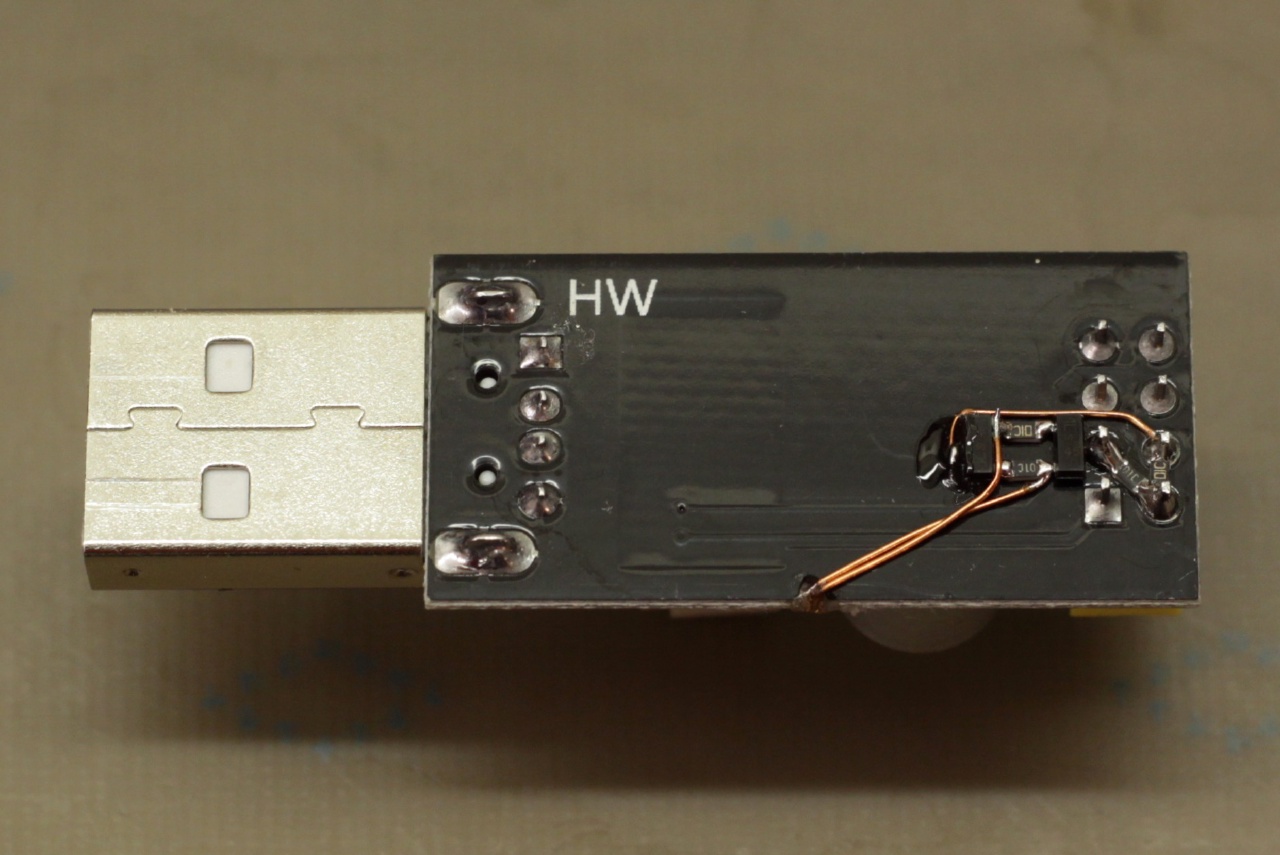

Die vier Widerstände und zwei Transistoren lötete ich direkt an die Reset- und GPIO0-Pins der Buchsenleiste. Ein Tropfen Kleber stabilisiert die frei hängende Seite des Aufbaus.

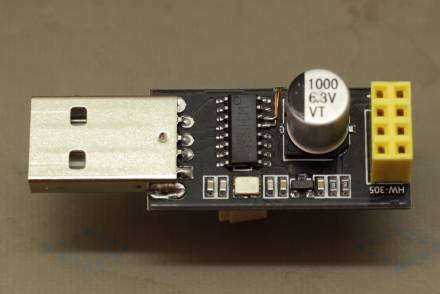

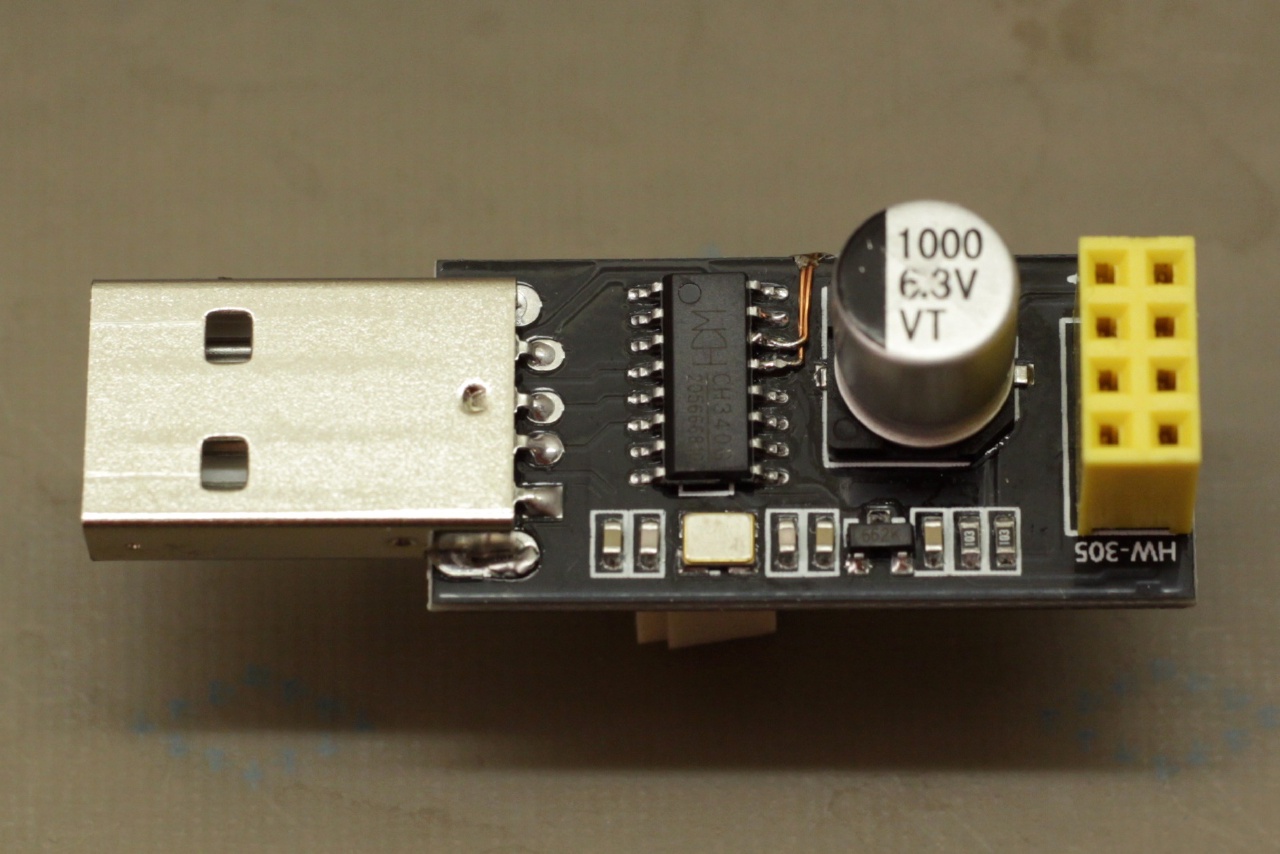

Die Signale wurden mit Kupferlackdraht durch einen kleinen Einschnitt in der Platine direkt zu den Pins geführt (DTR und RTS des CH340G werden auf der Platine nicht verwendet).
Veröffentlicht am 18.1.2020 in #ESP8266. Zuletzt aktualisiert am 18.8.2024.
