IGBT-Zerhacker

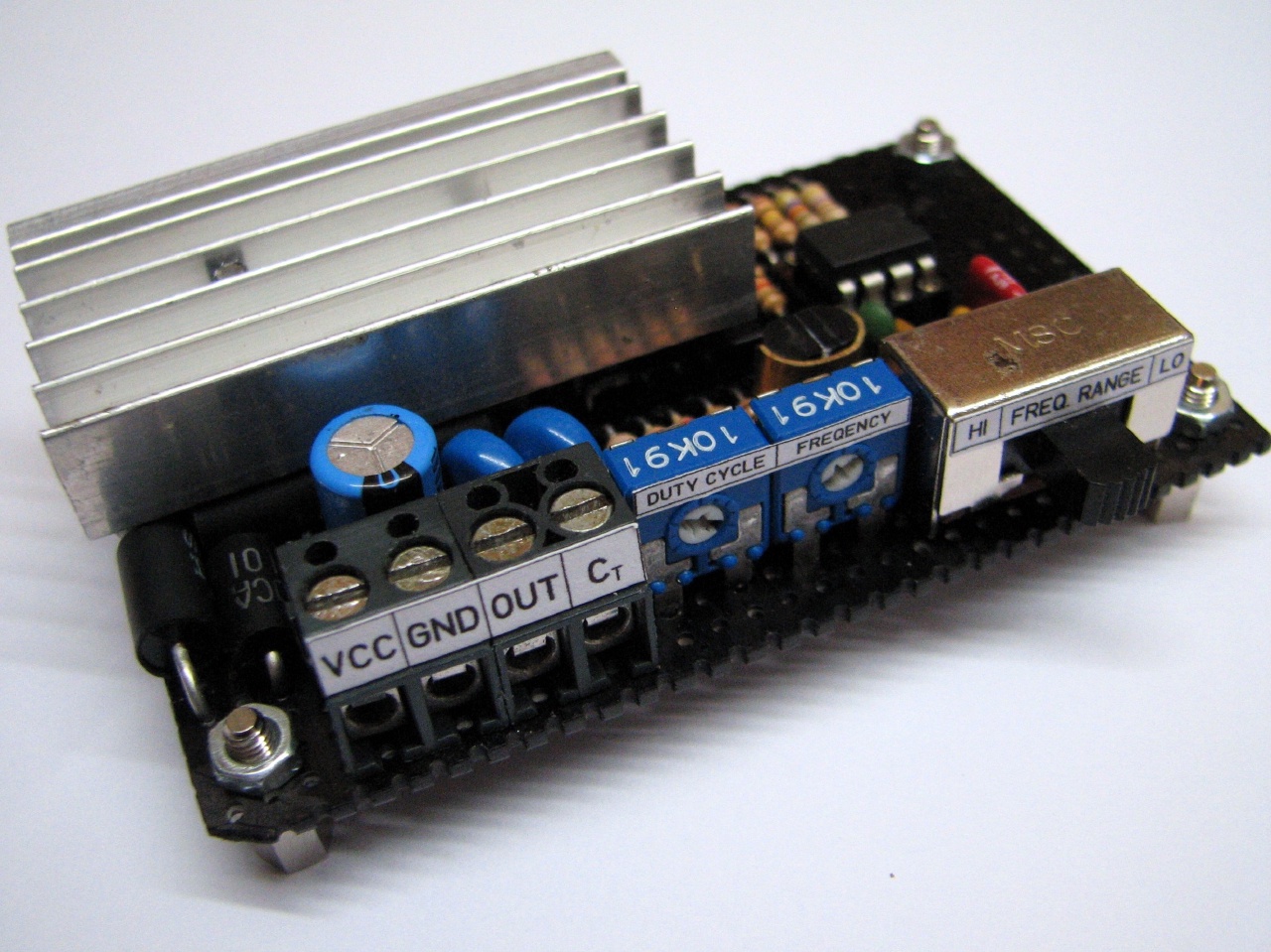

Sehr nützlich zum Testen von Hochspannungstransformatoren ist ein einfacher Zerhacker. Dieser hier schaltet einen 600 V-IGBT mit einer von 50 Hz bis 28 kHz einstellbaren Frequenz (mit einem externen Zeitkondensator sind auch niedrigere Frequenzen möglich) und einem frei wählbaren Tastverhältnis zwischen 0 und 100%.

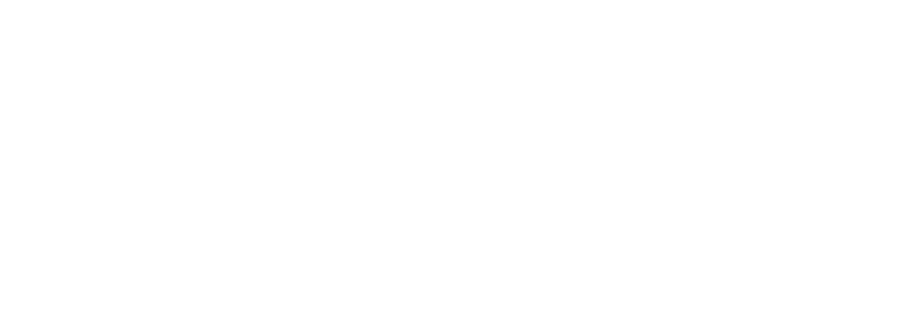

Ein LM393-Doppelkomparator wird als linearer Sägezahnoszillator und PWM-Komparator verwendet. Das Gate des IGBT wird einfach mittels eines Emitterfolgerpaares getrieben.

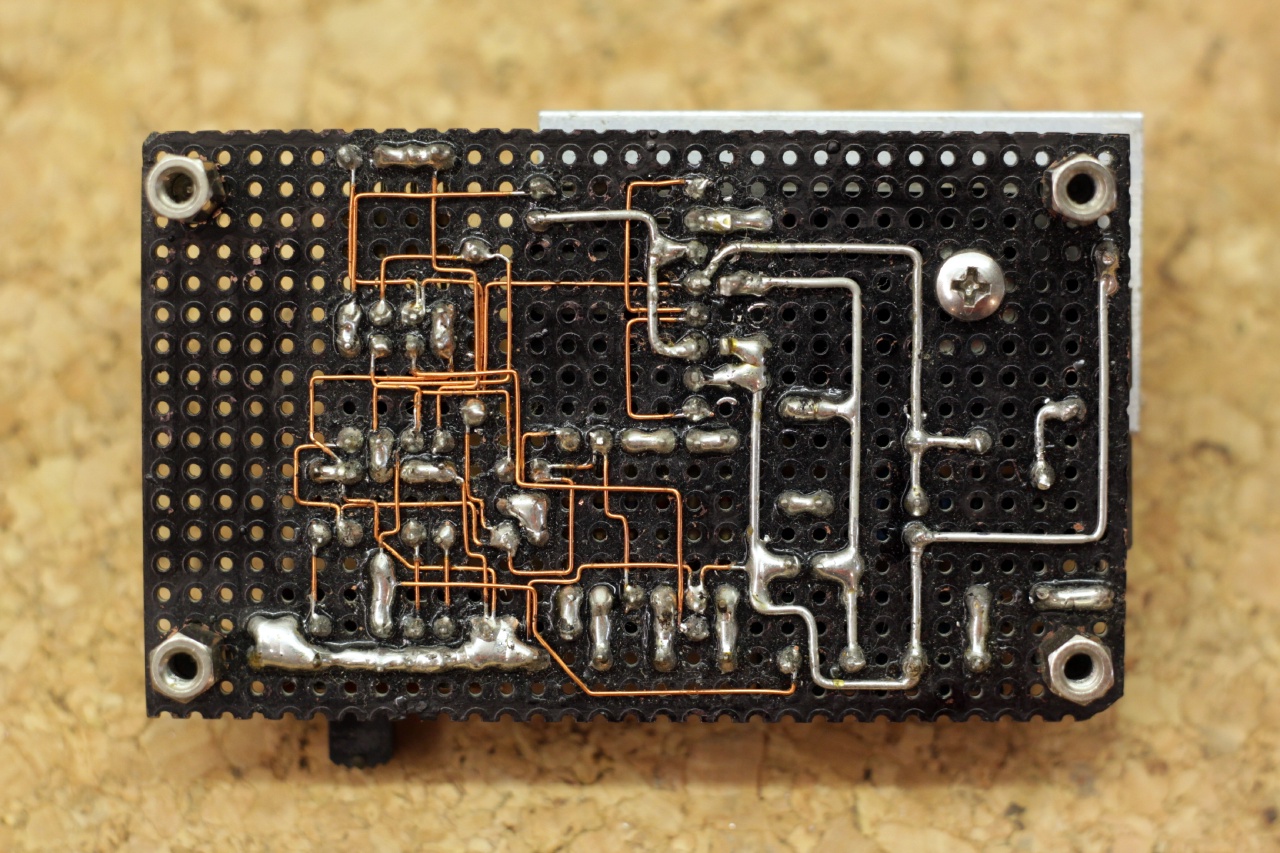

Die Schaltung ist einfach genug für Fädeldrahtkonstruktion auf Lochraster.
Veröffentlicht am 6.11.2011 in #Hochspannung und #analog. Zuletzt aktualisiert am 18.8.2024.
